一、引言：為什么激光系統需要磁光隔離器？
在精密激光加工、尖端科研實驗或高速光纖通信中，您是否曾遇到過這些令人頭疼的問題？
激光輸出功率莫名跳動，不穩定？
加工效果時好時壞，重復性難以保證？
昂貴的激光器芯片或諧振腔莫名其妙地損壞？
很多時候，問題的根源并非來自外部，而是激光系統內部的 “反射光” 在作祟。無論是從工件表面反射回來的光，還是在光纖連接點、光學鏡頭界面產生的回返光，這些“不請自來”的光束會重新注入激光器內部。
這種反向光的侵入，就像在一條高速公路上有車輛逆行，會帶來一系列嚴重后果：
干擾激光振蕩，導致激光功率和頻率不穩定。
產生噪聲，降低信噪比，影響通信質量和加工精度。
在最嚴重的情況下，集中的反向能量會直接灼傷或永久損壞脆弱的激光發射器，造成巨大的經濟損失和項目延誤。
那么，如何為您的激光系統建立一道可靠的“光學防火墻”呢？
答案就是——磁光隔離器。
您可以把它理解為激光光路中的 “單向閥”或“光學二極管”。它只允許光沿著一個方向（正向）順利通過，而對于從反方向來的光，則予以高效地阻擋和隔離。
投資一個優質的磁光隔離器，意味著：
- 提升穩定性： 確保激光輸出持續、可靠，保障工藝一致性。
- 保護投資： 有效保護激光源，延長其使用壽命，降低維護成本。
- 提升性能： 在通信系統中減少噪聲，提升傳輸質量。
在接下來的章節中，我們將為您深入淺出地解析磁光隔離器的工作原理、核心材料的選擇，以及如何根據您的具體應用場景，挑選最合適的產品。
二、磁光隔離器如何工作？—— 原理通俗解讀
要理解磁光隔離器這個”光學單向閥”是如何實現的，我們需要了解一個關鍵的物理現象——法拉第旋轉效應。這個由科學家法拉第在1845年發現的效應，是所有磁光隔離器能夠工作的基石。
1. 核心效應：不可逆的”光學旋轉門”
想象一個特殊的旋轉門：當你從A邊進入時，門會順時針旋轉45度讓你通過到達B邊；但如果你從B邊試圖返回A邊，這個門不會反向旋轉，而是繼續順時針旋轉45度，結果就是把你擋在門外。
磁光隔離器中的法拉第旋轉器就是這個”旋轉門”的核心。它由一塊特殊的磁光晶體材料和提供磁場的永磁體組成。當線偏振光穿過處于磁場中的這塊晶體時，其偏振方向會發生固定角度的旋轉，而這個旋轉方向只由磁場方向決定，與光的傳播方向無關。
2. 三大組分的精妙配合
圖：隔離器旋光方向
一個標準的磁光隔離器由三個關鍵部件協同工作：
起偏器：位于光路入口，如同一個”光柵”，將雜亂無章的自然光變成特定方向的線偏振光。
法拉第旋轉器：核心工作區，在磁場作用下，將入射的線偏振光精確旋轉45度。
檢偏器：位于光路出口，其透光軸方向與起偏器成45度夾角，正好允許旋轉后的偏振光無損通過。
3. 雙向光路的差異化管理
正向傳輸（正常工作）時：
入射光 → 起偏器（變成線偏振光）→ 法拉第旋轉器（旋轉45度）→ 檢偏器（完美匹配，高效通過）
反向傳輸（需要隔離時）：
反射光 → 檢偏器（變成45度線偏振光）→ 法拉第旋轉器（繼續同向旋轉45度，變成90度偏振）→ 起偏器（方向垂直，被完全阻擋）
這個過程的精妙之處在于，無論光從哪個方向來，法拉第旋轉器都”固執地”按照磁場確定的方向旋轉偏振面，正是這種”非互易性”的特性，造就了光的單向傳輸。
4. 性能的關鍵指標
在實際選型時，您需要關注兩個核心參數：
隔離度：衡量阻擋反向光的能力，通常用dB表示。數值越高，保護效果越好。
插入損耗：衡量正向通過時的光功率損失。
理解了這一工作原理，我們就能明白：磁光晶體的性能直接決定了整個隔離器的效能。下一章，我們將深入探討不同磁光材料的特點，幫助您做出更明智的選擇。
三、如何選擇核心材料？—— 磁光晶體性能與選型對比
在了解了磁光隔離器的基本原理后，您可能會問：為什么不同隔離器的價格和性能差異如此之大？答案的核心在于其中的磁光晶體——這正是隔離器的”心臟”。選擇什么樣的晶體材料，直接決定了隔離器能否在您的激光系統中穩定、高效地工作。
核心洞察：沒有”萬能”的磁光晶體，只有最適合您具體應用的選擇。
除了我們熟知的石榴石晶體，近年來氟化物磁光晶體因其獨特的性能優勢，正成為新一代磁光材料的研究熱點。以下是目前市場上主流及新興的磁光晶體及其適用場景的清晰對比，助您做出明智決策：
1. TGG晶體：性能均衡的”行業標準”
主要優勢：技術成熟，可靠性高，性能均衡。在400-1100nm波段表現出色，是目前商業應用最廣泛的磁光材料。
需要注意：TGG晶體在400nm以下波段無法使用，且在490nm左右存在吸收峰。生長過程中容易出現”核芯”結構、螺旋生長等問題，大尺寸高質量晶體制備仍有挑戰。

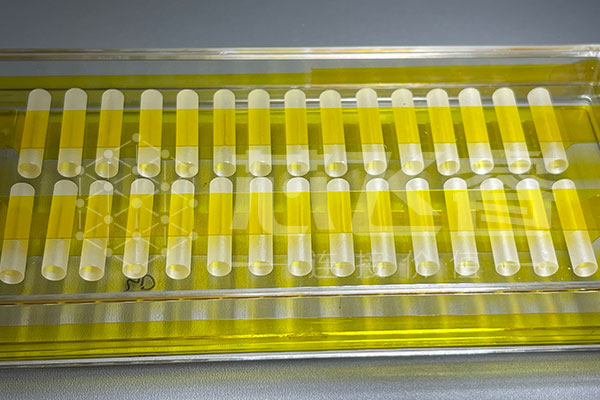

圖：TGG晶體
適用場景：大多數中高功率的可見光到近紅外激光器（如常見的1064nm Nd:YAG激光器、光纖激光器）。是工業加工、科研等領域最主流、最穩妥的選擇。
2. TAG/TSAG晶體：追求極致的”高性能選項”
主要優勢：磁光效率比TGG高出30%以上，熱導率更優，散熱性能更好。
需要注意：TAG存在非一致熔融特性，生長過程中易出現雜相，嚴重制約其尺寸生長和應用。
適用場景：對尺寸、效率和散熱要求都極為苛刻的下一代超高功率激光系統。
3. CeF3晶體：寬波段應用的”多面手”
主要優勢：具有最寬的透過區間，囊括了紫外-可見-紅外全波段，在光通信波段（1310nm、1550nm）也表現良好。熱透鏡效應強度比TGG低得多，能更好地保持光束質量。
獨特價值：組分單一且具有一致熔融特性，生長優勢顯著。
圖：CeF3晶體
適用場景：紫外激光器、對熱畸變敏感的高精度應用、寬波段激光系統。
4. PrF?晶體：深紫外波段的”專家”
主要優勢：在深紫外波段具有獨特優勢，Verdet常數從300nm處的817rad/(T·m)增加到220nm處的3143rad/(T·m)，遠高于TGG和CeF3。
需要注意：在可見光波段性能不及TGG和CeF3。
適用場景：深紫外激光系統、特殊科研應用。
5. KTF晶體：低吸收的”光纖激光器伴侶”
主要優勢：在通信波段吸收系數極低，非線性效應小。測試表明在400W激光下相比TGG具有更高的隔離度且吸收更小。
需要注意：熱導率相對較低，需通過補償熱透鏡來減少熱效應。
適用場景：對光束質量要求極高的高功率光纖激光器。
6. 其他氟化物晶體：特殊應用的”特色選擇”
EuF2基化合物：在2μm波段保持較高Verdet常數，有望用于開發高功率中紅外磁光隔離器。
LiTbF4：在紫外-可見波段具有較高的磁光品質因子，在深紫外區仍保持性能。
NaTbF基晶體：光學各向異性參數為負值，可選擇具有最低熱誘導去極化水平的方向，熱透鏡效應低于TGG。
總結與選型建議
在選擇時，您可以遵循以下思路：
先看波長：深紫外選PrF3，紫外選CeF3，可見/近紅外主流選TGG，中紅外考慮EuF2基化合物。
再看功率：常規功率TGG足矣；追求極限性能選TAG/TSAG；關注熱效應選CeF3；光纖激光器關注KTF。
三看特殊需求：寬波段應用選CeF3；大口徑需求評估陶瓷方案；中紅外應用關注新型氟化物。
理解這些核心材料的特性，是與供應商有效溝通、為您的系統選擇最佳”守護神”的關鍵。值得一提的是，氟化物晶體憑借更寬的透過波段、更低的熱效應等優勢，正在成為磁光材料發展的重要方向，特別是在解決傳統石榴石晶體瓶頸方面展現出巨大潛力。
四、磁光隔離器的產品形態與您的應用場景
根據您的激光系統類型，選擇匹配的隔離器
磁光隔離器并非“一體通用”的標準品，而是需要根據您的具體激光系統架構來精準匹配。了解不同產品形態的特點，將為您的系統集成提供最優解決方案。
1. 自由空間型隔離器
特點：光束在空氣中傳輸，通過精密光學元件完成隔離功能。
核心優勢：
高功率承載能力：通光孔徑可達45mm甚至70mm，支持千瓦級功率
卓越的光束質量：保持激光的原始特性，幾乎不引入波前畸變
高隔離度：典型值>30dB，最高可達60dB以上
圖：自由空間隔離器
典型應用：
工業加工：激光焊接、切割、表面處理
科研實驗：超快激光、物理化學研究
醫療設備：高功率醫療激光系統
2. 在線型隔離器（光纖式）
特點：直接接入光纖鏈路，實現“即插即用”的集成方案。
技術變體：
非保偏型：適用于普通單模光纖系統
保偏型：保持偏振態，適用于保偏光纖系統
TAP型：集成功率監控端口，實時監測輸出功率
核心優勢：
緊湊結構：易于集成到現有光纖系統中
卓越穩定性：對機械振動和環境擾動不敏感
低插入損耗：典型值<0.5dB
典型應用：
光纖激光器：種子源保護、放大器級間隔離
光纖通信：DWDM系統、骨干網絡
傳感系統：分布式光纖傳感、激光雷達
3. 光纖-自由空間混合型隔離器
特點：結合光纖輸入的便利性與空間光處理的靈活性。
技術變體：
非擴束型：保持光纖輸出光束特性
擴束型：通過擴束鏡改善光束質量，減小發散角
核心優勢：
靈活的光束控制：可根據需要調整光束直徑
優異的光束質量：輸出光束具有小的發散角
高穩定性：兼顧集成便利與性能優化
典型應用：
光纖激光加工系統：需要優化光束質量的場合
科學研究：需要靈活光路配置的實驗
測量儀器：高精度光學測量設備
4. 磁光環形器
特點：多端口單向傳輸器件，實現復雜光路信號分離。
技術變體：
非保偏型：適用于強度檢測系統
保偏型：適用于偏振敏感應用
核心優勢：
信號分離能力：實現輸入輸出信號的有效隔離
緊湊設計：在有限空間內實現復雜功能
低插入損耗：典型值<1.0dB
典型應用：
光纖傳感：分布式溫度、應變傳感
生物成像：光學相干斷層掃描
量子通信：量子密鑰分發系統
選型決策指南
如果您是：
工業激光系統集成商 → 優先考慮自由空間型，關注功率承載和穩定性
光纖激光器制造商 → 選擇在線型，重點關注插入損耗和回波損耗
科研單位用戶 → 根據實驗需求靈活選擇，重視參數可調性和兼容性
通信設備商 → 選用保偏在線型，確保偏振保持特性
關鍵選型參數備忘：
功率容量：確保留有30%以上安全余量
波長匹配：確認工作波長范圍內的性能
接口類型：與系統現有接口兼容安裝空間：確保物理尺寸符合要求
參考文獻
[1] 陳偉, 王城強, 陳養國, 章睿, 黨羽, 陳江旭, 陳秋華, 張星. 磁光晶體及器件研究進展[J]. 人工晶體學報, 2025, 54(10): 1696-1713.
[2] 陳杰, 周圣明. 面向高功率激光隔離器的磁光材料（特邀）[J]. 紅外與激光工程, 2020, 49(12): 202010.?
[3] 吳振, 張中晗, 張振, 周聲耀, 蘇良碧, 武安華, . 氟化物磁光晶體的研究進展與應用[J]. 量子電子學報, 2024, 41(2): 194-206.
