相約深圳 相聚CIOE中國光博會最先出現在芯飛睿。
]]>芯飛睿誠摯邀請各位蒞臨我司展臺進行深度交流與參觀。期待與您相聚在這場科技與創新的盛宴中！
時間：2025.9.10-9.12
展位：4A212-213
地點：深圳國際會展中心（寶安）
相約深圳 相聚CIOE中國光博會最先出現在芯飛睿。
]]>晶體定向技術：基礎理論與應用實踐最先出現在芯飛睿。
]]>1.1 研究背景
晶體定向技術是晶體學領域中的重要分支，廣泛應用于現代科學研究與工業生產中。在激光工業中，晶體的定向直接影響激光器的輸出性能與穩定性；在光學器件制造領域，晶體定向優化了透鏡、窗口等光學元件的性能；在材料科學中，定向研究為功能材料與新型復合材料的開發提供了關鍵技術支持。
隨著科技的進步，晶體定向技術已經從傳統的手工操作發展到依賴先進儀器的高精度測量。這一過程中，光學方法、機械方法和現代儀器技術如激光干涉儀和電子顯微鏡相繼成為主流，為不同類型晶體的定向需求提供了解決方案。同時，晶體定向的研究也推動了X射線衍射理論和納米技術的發展，為科學實驗提供了強有力的工具。
當前，隨著自動化與智能化技術的不斷發展，晶體定向技術正邁向更加高效、精確的方向。在未來，納米尺度的晶體定向研究以及多功能復合材料的應用將成為該領域的研究熱點，這不僅為工業生產帶來了新的技術需求，也為學術研究提供了新的挑戰和機遇。
第二章 晶體定向的理論基礎
2.1 晶體結構與對稱性
晶體之所以成為現代科學和工業中不可或缺的材料，其核心在于內部原子的精確排列。這種排列形成了點陣結構，而點陣的幾何特性則決定了晶體的對稱性。我們常說的對稱性，包括平移對稱、旋轉對稱、鏡面對稱和反演對稱，它們不僅僅是數學上的概念，更是晶體物理性質的根本來源。
在晶體定向領域，布拉伐格子提供了一種獨特的視角。通過將晶體的空間結構分為14種基本類型，我們能夠清晰地描述晶體點陣的幾何排列。這種分類方法揭示了晶體的空間對稱性，并幫助我們理解為何某些晶體表現出特殊的物理和光學性質。例如，立方晶系以其高對稱性著稱，這種對稱性賦予晶體均勻的機械和光學特性，非常適合應用于激光晶體和光學器件制造中。

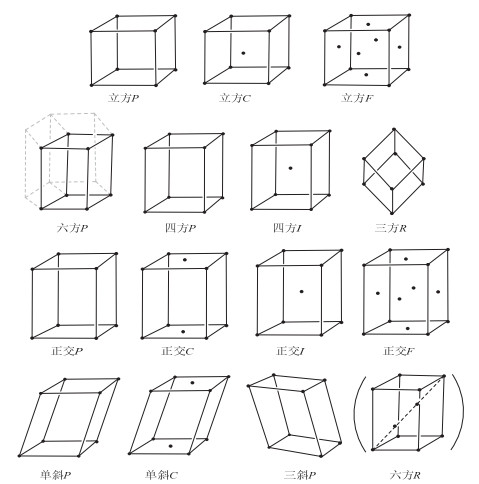

布拉伐格子
更值得一提的是，晶體對稱性與定向技術密不可分。定向的目標，是將晶體的某個特定方向暴露或利用出來，而理解對稱性則是第一步。沒有對對稱性的精確把握，后續的光學或機械方法都難以發揮最佳效果。
總的來說，晶體的對稱性不僅是理論研究的重點，也是指導定向技術的實踐基礎。通過對對稱性特征的分析，我們能夠更高效、更精準地完成晶體定向，為科學研究和工業應用提供有力支持。
2.2 密勒指數與晶面表示
在晶體定向中，晶面的表達方式是一個關鍵問題，因為晶面與晶軸的相對位置直接決定了晶體的光學、電學以及機械性能。密勒指數（Miller Indices）作為一種數學語言，提供了一種精準且標準化的方法來描述晶面的位置和方向。
密勒指數以三個整數表示，它們分別是晶面與晶軸的倒數的最小公倍數。具體來說，取晶面與晶體軸交點的倒數，然后通過規范化得到的整數便是密勒指數。例如，晶面的密勒指數 (hkl) 表示該面與晶體三軸的相交關系，這種方法統一了晶面的表達形式，避免了不同描述方式之間的混淆。
在實際應用中，密勒指數不僅僅是理論工具，還在晶體切割、拋光和生長中起到重要指導作用。例如，在激光晶體的生產中，特定的晶面方向會影響激光輸出的效率和穩定性。通過密勒指數，可以精準地確定需要加工的晶面，確保最終產品滿足設計要求。
更為重要的是，密勒指數還為晶體定向的自動化和智能化提供了可能性。在現代儀器技術中，密勒指數常與X射線衍射技術相結合，用于自動識別晶面方向。這種技術的結合大大提高了測量效率，同時也為高精度晶體定向奠定了基礎。
2.3 布拉格定律與衍射理論
在晶體定向技術中，布拉格定律（Bragg’s Law）是一項至關重要的理論基礎，為理解晶體內部結構和晶面方位提供了直接且有效的工具。布拉格定律揭示了X射線與晶體相互作用時的衍射規律，并通過簡單的數學關系連接了晶面間距與入射角度，為晶體定向操作提供了科學依據。
布拉格定律的核心公式為：
nλ=2dsinθ
其中，n是衍射的階數，λ是入射X射線的波長，d是晶面間距，θ是入射角。這一公式指出，當X射線在特定角度入射到晶體時，來自晶體內部不同晶面的反射光會發生相長干涉，從而形成衍射峰。通過測量這些衍射峰的位置和強度，可以反推出晶體的結構信息。
布拉格定律不僅是理論研究的基礎，更是實際操作的重要工具。在晶體定向中，X射線衍射技術廣泛應用于確定晶面的具體方位。例如，在激光晶體的加工過程中，X射線衍射可以精準定位晶體的光軸方向，確保激光在運行時具有最佳性能。與密勒指數的結合使用，使得晶面位置的計算更加高效，為大規模生產中的定向需求提供了技術保障。
此外，布拉格定律在現代科學技術中的應用也在不斷拓展。隨著高分辨率X射線設備的普及，晶體的微觀結構研究變得更加細致。例如，通過多軸衍射測量，可以獲取晶體內部的應力分布，從而優化晶體的機械性能。這些技術的進步不僅推動了晶體定向的精確度，也為新材料的研究和開發帶來了更多可能。
第三章 晶體定向的技術方法
3.1 光學方法
光學方法是晶體定向中最傳統但仍然廣泛應用的一種技術，主要包括拉烏法（Laue Method）和X射線單晶衍射。這些方法利用光波或X射線與晶體的相互作用來確定晶面或晶軸方向，其優點在于操作簡單且非破壞性。
拉烏法是最早被引入晶體定向的光學方法之一，通過將多色X射線照射到晶體上，分析反射或透射光形成的衍射圖樣來推測晶體的對稱性和方位。其應用主要集中在快速檢測晶體對稱性以及初步定向上，例如在晶體生長的中間環節，用于確認晶體的整體質量和結構特性。
相比之下，X射線單晶衍射技術以高精度著稱，特別適合需要精確確定晶面方向的場景。通過調節入射X射線的角度并記錄衍射峰的位置和強度，研究者可以推算晶體的完整三維結構。這種方法在科學研究中占據核心地位，例如用于探索新型材料的晶體結構，或對功能晶體進行定向優化。
X射線衍射儀
盡管光學方法在定向中的優勢明顯，但其也存在一定的局限性，例如對樣品的光學透明性有較高要求。在實際應用中，光學方法通常與其他技術結合使用，以彌補其不足。例如，在加工透光性晶體時，結合現代儀器技術可以進一步提高精度和效率。
光學方法作為一種成熟且易用的定向技術，在晶體定向領域中依然扮演著不可替代的角色。它的簡單性和高效性使其成為實驗室研究和工業生產中的重要工具。
3.2 機械方法
機械方法是一種直接觀察晶體物理特性以完成定向的傳統技術，主要依賴切割和拋光操作。這種方法在晶體定向的初步處理中表現出色，適用于需要快速判定晶面方位的場景。
在機械定向過程中，操作者通常通過切割晶體表面來暴露其內部結構，并借助光線反射、裂紋走向等物理特性判斷晶面的具體方向。這種方法對晶體的初步定向尤為有效，特別是在大尺寸晶體或工業批量加工中。
然而，機械方法也存在一些局限性。例如，由于操作過程依賴于人工經驗，其精度相對較低，且容易受到環境因素的干擾。在高精度要求的場景中，機械方法通常作為輔助技術，與光學或現代儀器技術配合使用。
盡管如此，機械方法的成本低廉且易于操作，使其在中小型晶體加工中依然具有優勢。通過不斷改進切割和拋光設備，這一傳統技術在某些領域依然表現出強大的生命力。
3.3 現代儀器技術
隨著科技的進步，現代儀器技術已成為晶體定向中的主流工具，代表性技術包括激光干涉儀和電子顯微鏡。這些技術通過精密的光學或電子學原理，顯著提升了定向精度和效率。
激光干涉儀利用光波的干涉特性，能夠對晶體的表面形貌進行亞微米級的精確測量。在晶體定向中，這種技術常用于大型或高價值晶體的方位測定。例如，在光學窗口晶體的制造中，激光干涉儀可以快速測量晶面平整度，為后續加工提供參考數據。
電子顯微鏡則通過高能電子束掃描晶體表面或內部，生成高分辨率圖像。這種技術特別適合分析微觀晶體結構，例如研究晶體中的缺陷分布或內部應力情況。在現代材料科學中，電子顯微鏡已成為晶體定向和結構分析的不可或缺的工具。
與傳統方法相比，現代儀器技術的優勢在于其精確性和自動化特性。然而，這些技術的成本較高，且對操作環境要求較高，例如需要在超凈室中進行操作。因此，它們通常應用于高端科研或對晶體定向精度要求極高的領域。
現代儀器技術的快速發展正在推動晶體定向領域邁向新的高度。通過與自動化和人工智能技術的結合，這些儀器有望進一步提升定向效率，為科學研究和工業生產帶來更多可能。
第四章 晶體定向的實際應用
4.1 激光工業
晶體定向技術在激光工業中扮演著核心角色，直接影響激光器的性能和穩定性。激光晶體如Nd:YAG、Ti:Sapphire等，其定向的精準性決定了激光的輸出效率、模式質量以及工作穩定性。例如，在Nd:YAG激光晶體的制造過程中，晶體的[111]方向通常被選擇作為光軸，這種特定方向可以最大程度地優化晶體的增益性能，并減少激光在傳輸過程中的損耗。
此外，晶體定向技術還能夠有效降低熱效應對激光晶體的影響。激光晶體在工作時會產生大量的熱量，如果定向不準確，熱應力可能引發晶體開裂或光束畸變。通過精確的定向操作，可以優化晶體的熱導率分布，從而保證激光器在高功率條件下的穩定運行。
隨著工業需求的升級，激光工業對晶體定向的要求越來越高。例如，飛秒激光器和皮秒激光器的應用場景日益廣泛，這類超快激光器對晶體定向的要求極其嚴格，甚至需要納米級別的精度。通過現代儀器技術，如激光干涉儀和X射線衍射技術，可以滿足這些高精度需求，為激光工業的發展提供了強大支持。
4.2 光學器件制造
在光學器件的制造中，晶體定向技術同樣不可或缺。透鏡、光學窗口、濾光片等光學器件的性能高度依賴于材料的晶體方向。例如，在制造高性能光學窗口時，晶體的定向直接決定了其光學均勻性和抗輻射能力。
具體來說，晶體的特定方向可能具有較低的雙折射或更高的光透過率，而這些特性對光學器件的成像質量和光傳輸效率有著直接影響。例如，在光學濾光片的制造中，精確的定向可以有效避免光束偏移，從而提高光學系統的精度。
此外，晶體定向技術還對器件的機械穩定性有重要影響。對于需要承受高強度激光照射的光學器件，晶體的定向可以優化材料的抗熱沖擊性能，延長器件的使用壽命。通過結合現代儀器技術，光學器件制造商可以更快速地完成晶體定向測量，從而提高生產效率并降低成本。
4.3 材料科學
晶體定向在材料科學中的作用越來越重要，特別是在功能材料的開發和新型材料的研究中。通過對晶體內部結構的精確控制，研究人員可以挖掘出更多潛在性能，為高端科技領域提供支持。
例如，高溫超導材料的研究依賴于晶體的定向生長。定向生長的晶體能夠顯著提升材料的超導性能和電導率，尤其是在設計高效能量存儲設備時，定向技術是必不可少的工具。此外，壓電晶體和光電材料的發展也得益于精準的晶體定向，這些材料廣泛應用于傳感器、聲學器件以及光電轉換裝置中。
在復合材料領域，定向技術幫助研究人員將不同性質的晶體材料結合在一起，從而創造出兼具多種優良性能的復合材料。例如，將不同方向的晶體排列用于制造熱電材料，可以優化其導熱性能和電學性能，為可再生能源技術提供解決方案。
總之，晶體定向技術正在推動材料科學向更高水平發展。通過不斷完善定向技術，科學家們能夠探索更多新型材料，為未來科技發展提供更多可能。
第五章 總結
晶體定向技術作為晶體學與材料科學的重要分支，貫穿于現代科學研究與工業應用的各個方面。從理論基礎到技術方法，再到實際應用，這一技術的價值已經在激光工業、光學器件制造、材料科學等領域得到了充分體現。
通過研究晶體結構與對稱性，我們能夠深入理解晶體的幾何特性及其對物理性能的影響。密勒指數為晶面與晶軸的精確表達提供了工具，而布拉格定律則通過衍射現象將晶體內部結構與外部特性聯系起來。這些理論內容不僅奠定了晶體定向技術的基礎，也為高精度測量技術的發展提供了支持。
在技術方法上，光學方法以其直觀性和高效性，在初步定向中展現出不可替代的優勢；機械方法則在大尺寸晶體的快速定向中發揮重要作用。而現代儀器技術如激光干涉儀和電子顯微鏡，則通過更高的精度和效率，推動了晶體定向的自動化與智能化發展。
在實際應用中，晶體定向技術顯著提升了激光晶體的性能與可靠性，優化了光學器件的加工工藝，同時推動了功能材料和復合材料的創新研究。這些成果不僅展示了晶體定向技術的廣泛適用性，也為未來科學技術的發展提供了可能性。
FAQ
1. 什么是晶體定向？
答： 晶體定向是一種技術，通過分析晶體內部的幾何排列和對稱性，確定晶體的晶面或晶軸方向。這種技術廣泛應用于激光工業、光學器件制造和材料科學領域。
2. 為什么晶體定向對激光器很重要？
答： 晶體的定向直接影響激光器的增益性能、輸出效率和穩定性。例如，在Nd:YAG激光器中，特定方向的晶面能夠最大化激光能量傳輸并減少熱損耗。
3. 常見的晶體定向方法有哪些？
答： 常見的方法包括光學方法（如拉烏法、X射線衍射）、機械方法（切割與拋光）和現代儀器技術（激光干涉儀、電子顯微鏡）。這些方法各有優缺點，可根據具體應用場景選擇使用。
4. 什么是密勒指數？
答： 密勒指數是一種數學工具，用于描述晶面的方向。它通過晶面與晶軸的倒數關系，提供了一種標準化的表達方式，廣泛應用于晶體結構分析和定向操作中。
5. 布拉格定律在晶體定向中起什么作用？
答： 布拉格定律通過分析X射線與晶體相互作用時的衍射現象，幫助確定晶體內部結構和晶面間距。這一理論是X射線衍射技術的基礎，也是晶體定向的重要工具。
6. 現代儀器如何提高晶體定向精度？
答： 激光干涉儀和電子顯微鏡等現代儀器通過精密的光學或電子學原理，能夠在納米級別實現高精度測量，同時具備自動化和高效率的特點。
7. 晶體定向是否會影響材料的熱性能？
答： 是的，晶體的定向可以優化其熱導率分布，減少熱應力對材料的影響。例如，在高功率激光器中，正確的晶體定向能夠顯著降低熱效應。
8. 晶體定向在光學器件中有哪些應用？
答： 在光學器件制造中，晶體定向決定了材料的光學均勻性和透光性。例如，高性能光學窗口需要特定方向的晶面以減少光學畸變和散射。
9. 晶體定向技術未來的發展方向是什么？
答： 晶體定向技術未來將向自動化、智能化和納米尺度發展，特別是在復合材料和多功能材料的研究中具有廣闊前景。
10. 晶體定向技術是否可以用于新材料的開發？
答： 可以。通過精確的晶體定向，研究人員能夠優化新材料的性能，如高溫超導體、壓電材料和光電材料，從而滿足各種高端應用需求。
參考文獻
【1】應用X射線定向儀的晶體快速定向法
晶體定向技術：基礎理論與應用實踐最先出現在芯飛睿。
]]>芯飛睿邀您共聚德國慕尼黑光博會最先出現在芯飛睿。
]]>- 展會名稱：2025年德國慕尼黑光博會（Laser World of Photonics 2025）
- 時間：2025.06.24.-06.27
- 地點：德國慕尼黑展覽中心（Trade Fair Center Messe München）
- 芯飛睿展位號：B2.567
- 官網：https://www.crylink.com/
本次參展，芯飛睿將帶來展品：
- 激光晶體：如鈦寶石;YLF系列;Yb:YAG;等等
- 鍵合晶體：Glass+Er,Yb:glass+Co:spinel;YLF+Nd:YLF+YLF；等等
- 多波長磁光器件：芯飛睿新一代低吸收隔離器/旋光器已設計覆蓋 300 – 1100nm 的全波長，其他波長可根據要求提供。
芯飛睿希望能在展會現場與全球客戶、科研機構及行業伙伴深入交流，探討光電技術的未來趨勢與合作機會。
芯飛睿邀您共聚德國慕尼黑光博會最先出現在芯飛睿。
]]>在現代軍事技術中，激光技術的應用已經從最初的通信擴展到測距、目標識別、制導系統以及對抗系統等多個領域。特別是在需要眼安全、高穩定性以及緊湊結構的戰場環境中，Er,Yb:glass +Co:Spinel 鍵合晶體激光器憑借其波長優勢、能量穩定性和結構設計的靈活性，成為一種極具發展潛力的激光方案。本文將系統闡述該類激光器在國防領域中的具體應用、技術優勢及發展前景。
一、激光器基礎與鍵合晶體結構優勢
Er,Yb:glass是一種以鉺（Er3?）和鐿（Yb3?）共摻雜的磷酸鹽或硅酸鹽玻璃材料，主要發射波長集中在1535 nm，處于人眼安全范圍（>1400 nm）。這一波段不僅能夠避免對士兵或目標人員視網膜造成永久性傷害，也能穿透薄霧、煙塵等復雜環境，具備很強的實戰適應性。
Co:Spinel（Co:Spinel，Co2? 摻雜的 MgAl?O?）是一種具備寬帶吸收能力的非線性光學材料，能夠作為被動調Q器使用，實現無需主動調制的高峰值脈沖輸出。通過將Er,Yb:glass與Co:Spinel采用表面激活鍵合技術結合為一體結構，既解決了玻璃熱導率低的問題，又集成了增益介質和調Q元件，大幅提升系統穩定性與集成度。
二、在軍事測距與目標識別系統中的應用
1. 激光測距儀（Laser Rangefinder）
1535 nm激光波長對人眼安全，適合近距離或中距離作戰中的手持激光測距儀。在坦克、裝甲車或無人戰車上安裝Er,Yb:glass + Co:Spinel鍵合晶體激光器系統，可對目標快速、準確測距，即使在人流密集區域或訓練場地，也能安全操作。
此外，相比傳統1064 nm Nd:YAG激光器，1535 nm激光能減少敵方光學探測設備的反偵測概率，增強戰術隱蔽性。
2. 激光制導與目標鎖定系統
在精確打擊武器中，激光制導是關鍵一環。1535 nm激光器適用于引導智能彈藥或無人機對目標進行精確打擊。由于其穿透性強、散射小，即使在煙霧、塵土或復雜地形中也能保持較高指向穩定性。
在多目標場景中，短脈沖高峰值功率激光器還能實現目標間的快速切換與精確識別，提升打擊效率。
三、在激光通信與戰場信息系統中的應用
1. 自由空間激光通信（Free Space Optical Communication）
Er,Yb:glass激光器在遠距離、高保密性的戰術通信中具備突出優勢。通過在車輛、艦艇或戰場指揮單元間部署光通信系統，可以在不依賴無線電頻率的情況下，實現高速、抗干擾的數據傳輸。
由于1535 nm波長在大氣窗口內具有良好的傳輸性能，其通信系統不易被截獲和干擾，具備較高的信息安全等級，適用于野戰、前線指揮或無人平臺的數據回傳。
2. 與衛星通信系統對接
在軍用衛星地面站與戰場終端之間，通過使用穩定的Er,Yb:glass激光輸出，可實現低損耗的數據上/下行傳輸，特別是在雷達或無線電信號受限的條件下，為戰場提供連續、安全的戰略信息支撐。
四、在激光對抗系統中的應用
1. 非致命激光壓制與干擾
在特種作戰或維和任務中，可利用Er,Yb:glass激光器的眼安全特性，對敵方光學傳感器、夜視設備或光電探測系統進行“致盲式”干擾。這種非致命打擊手段可在不造成人員傷害的前提下完成目標壓制。
2. 高精度對抗引導系統
某些精密制導武器依賴激光回波信號定位目標，部署高重復頻率的1535 nm激光器陣列，可用于模擬或干擾敵方引導系統，提高己方防御成功率。
五、系統集成與平臺適配性優勢
由于Er,Yb:glass + Co:Spinel鍵合晶體結構緊湊，熱管理性能良好，可方便集成于無人機、單兵背負系統、戰術車載平臺中。在不同功率等級上，該激光器系統均能通過模塊化設計進行快速部署，適應多種戰術需求。
此外，該晶體結構的光束質量高（M2接近1.2），有利于遠距離聚焦與高效傳輸，進一步增強系統實戰性能。
六、發展前景與技術挑戰
雖然當前Er,Yb:glass + Co:Spinel鍵合晶體激光器已經在部分國防項目中獲得應用，但其在大規模部署與系統整合方面仍面臨以下挑戰：
- 成本問題：高質量鍵合晶體的制備工藝復雜，制造成本高；
- 穩定性與抗沖擊性：需進一步優化結構材料以適應復雜環境下的長期運行；
- 波長拓展與功能集成：將來可通過Tm3?或Ho3?等離子共摻擴展到2 μm波段，實現更廣泛頻段的激光對抗與通信功能。
結論
Er,Yb:glass + Co:Spinel鍵合晶體激光器憑借其出色的眼安全性、高峰值功率輸出、優良的光束質量與集成能力，正在成為新一代國防光電系統的關鍵技術之一。隨著激光材料、晶體鍵合和系統集成技術的不斷進步，該類激光器將在未來的現代戰爭和戰術系統中扮演更加核心的角色，助力國防科技向智能化、信息化邁進。
]]>近年來，在LiDAR、外科手術、太空通信和工業加工等領域，對1.5-1.6 μm波長范圍內的眼安全激光器的需求大幅增長。傳統的Nd:YAG激光器（1064 nm）由于具有較高的視網膜損傷風險，受到一定限制，而Er,Yb:glass（鉺-鐿共摻玻璃）因其1.54 μm的發射波長成為理想的替代方案。然而，該材料的低熱導率和低效率長期以來都是技術瓶頸。通過將Er,Yb:glass與Co:spinel（鈷摻雜尖晶石）鍵合形成復合晶體，科學家成功克服了材料局限性，為新一代高功率、高效率的眼安全激光器奠定了基礎。
光學特性與工作機制
Er,Yb:glass與Co:spinel的結合產生了一種獨特的協同效應，顯著提升了激光性能。每種材料在提高效率、穩定性和輸出質量方面發揮著不同的作用，使這些鍵合晶體成為傳統激光系統的有前途替代方案。
1. Er,Yb:glass作為增益介質的作用
Er,Yb:glass因其能夠在1535 nm波長處發射激光而廣受認可，該波長位于眼安全范圍內。鉺（Er3?）離子是主要的激光活性離子，其通過?I??/? → ?I??/?躍遷產生激光。然而，單獨的Er3?離子對泵浦光的吸收較弱，導致較低的粒子數反轉效率。為了解決這一問題，研究人員引入了鐿（Yb3?）離子作為敏化劑，它能夠高效吸收980 nm泵浦光，并將能量傳遞給Er3?離子。
這一能量傳遞機制能夠改善：
- 量子效率：確保更高比例的吸收光子參與激光輸出
- 泵浦吸收帶寬：提高泵浦方案的靈活性和效率
- 熱穩定性：減少由于能量轉換低效而導致的過熱現象
2. Co:spinel的被動調Q技術
Co:spinel（Co2?摻雜的MgAl?O?）作為一種被動調Q器，是產生短脈沖、高峰值功率激光的重要組件。其非線性吸收特性使其能夠實現自調節脈沖生成，從而無需使用主動調制器。
Co:spinel的主要優勢包括：
- 寬帶吸收：適用于多個激光波長，特別是在1.3-1.6 μm范圍內
- 高損傷閾值：允許在高能量水平下運行而不會發生光學退化
- 快速恢復時間：確保激光脈沖的快速調制，適用于高重復頻率應用
3. 熱學與力學優勢
玻璃基增益介質的主要缺點是其低熱導率（~0.8 W/m·K），這容易導致過熱積累和熱透鏡效應。而Co:spinel的熱導率顯著更高（~20 W/m·K），能夠實現更高效的散熱。
Er,Yb:glass + Co:spinel的鍵合結構有助于：
- 減少熱梯度：降低光束畸變并提高系統穩定性
- 增強機械耐久性：使激光系統更加堅固，適用于工業和野外應用
- 改善輸出光束質量：實現接近1.2的M2值，表明近乎高斯光束輪廓
醫學與生物領域的應用
Er,Yb:glass + Co:spinel鍵合晶體產生的1535 nm激光由于其較高的水吸收系數和較淺的組織穿透深度，在醫學領域具有卓越的應用價值。這些特性使其成為眼科、皮膚科和牙科等多個醫療手術的理想工具。
1. 眼科激光手術
該激光最重要的應用之一是在激光輔助視力矯正手術中，例如：
- LASIK（準分子激光原位角膜磨鑲術）：利用1535 nm激光脈沖重塑角膜以矯正視力
- 白內障手術：實現精確的晶狀體囊切割，避免過度熱損傷
- 青光眼治療：用于選擇性激光小梁成形術（SLT），提高房水排出能力
與1064 nm Nd:YAG激光相比，1535 nm波長的眼安全特性顯著降低了視網膜損傷風險，使其對患者和醫生都更加安全。
2. 皮膚科與美容治療
Er,Yb:glass激光器廣泛應用于：
- 皮膚煥膚與皺紋去除：其對富含水分的組織具有強吸收能力，可實現可控消融
- 疤痕修復與色素沉著治療：精確的激光能量傳輸有助于靶向性皮膚細胞重塑
- 紋身去除：對深色色素具有更高的選擇性
3. 牙科應用
由于其高水吸收率和較小的穿透深度，該激光非常適用于：
- 齲齒處理：提供微創、無痛的治療方案
- 軟組織手術：減少術中出血并加快愈合
- 牙周病治療：激光療法能夠高效消毒牙周袋
4. 生物熒光成像與診斷
除了外科手術應用外，該鍵合晶體穩定且精確的激光輸出還能增強基于熒光的成像技術，提高癌癥檢測、細菌分析和生物醫學研究的準確性。
工業應用領域
Er,Yb:glass + Co:spinel鍵合激光器能夠產生高峰值功率脈沖，使其在精密制造、LiDAR和國防等工業領域具有重要價值。
1. 激光微加工
在半導體和電子制造領域，這些激光器可用于：
- 硅晶圓與陶瓷基板的精密切割
- 精細雕刻與標記：在敏感材料上實現高分辨率文本與圖案刻印
- 電路板制造中的微孔加工
2. 自動駕駛與國防LiDAR
1535 nm的眼安全波長在LiDAR系統中具有關鍵作用，包括：
- 自動駕駛導航：提供遠程深度感知，同時確保對人眼安全
- 軍事測距：用于目標跟蹤與監視
- 航空航天應用：包括基于衛星的地形測繪和大氣探測
3. 工業焊接與材料加工
高能量激光脈沖可用于：
- 精密元件焊接：尤其適用于航空航天和醫療器械制造
- 玻璃與聚合物切割：減少傳統激光器可能造成的熱損傷
光通信領域
1. 電信領域的光纖放大
這些鍵合晶體中鉺摻雜增益介質的特性增強了光信號放大能力，適用于：
- 長距離光纖網絡：有效補償信號損耗
- 高速互聯網基礎設施：支持更快的數據傳輸
- 海底通信光纜：提高長距離通信的可靠性
2. 自由空間光通信
基于這些鍵合晶體的激光器在以下方面具有重要應用：
- 衛星數據鏈路：穩定的激光輸出確保高效的遠距離通信
- 量子通信：利用精確脈沖控制來實現安全加密技術
未來展望與結論
待解決的挑戰
- 成本降低：鍵合工藝較為復雜，需要低溫等離子鍵合技術的進步來提高產率
- 波長擴展：對Tm3?（銩）和Ho3?（鈥）共摻雜的研究有望將工作波長擴展至2 μm，以滿足更廣泛的應用需求
- 光子芯片集成：與硅光子學的混合集成可實現片上激光源，推動光學系統的微型化
結論
Er,Yb:glass+ Co:spinel鍵合晶體代表了眼安全激光技術的重大突破。其獨特的光學特性、高效率和廣泛適用性，使其在醫學、工業和電信領域不可或缺。隨著材料科學和制造技術的不斷進步，這些晶體將在未來發揮更大作用，推動眼安全激光技術的持續發展。
]]>相約上海 相聚慕尼黑上海光博會最先出現在芯飛睿。
]]>您好！
誠邀您蒞臨2024上海慕尼黑光博會（LASER World of PHOTONICS CHINA），蒞臨我司展位（展位號：N5.5668），共同探討光電技術前沿趨勢，見證創新成果。
展會信息
時間：2024年3月20日-22日
地點：上海新國際博覽中心（浦東新區龍陽路2345號）
展位號：N5.5668
相約上海 相聚慕尼黑上海光博會最先出現在芯飛睿。
]]>低溫高效的表面激活鍵合技術 —— Er,Yb:Glass+Co:spinel鍵合晶體的制備與應用 Read More ?
]]>隨著激光技術與光電子器件在工業、通信、醫療等領域的廣泛應用，對激光材料的要求也日益提高。尤其在高功率、眼安全激光器及集成化光器件中，如何保證激光增益介質與其他功能材料之間的高質量結合，成為關鍵技術難題。CryLink產品頁面展示了一種基于表面激活鍵合技術制備Er,Yb:Glass+Co:spinel鍵合晶體的先進方法，該方法在低溫條件下實現了高質量的無機材料鍵合，為激光系統帶來了多方面的性能提升。

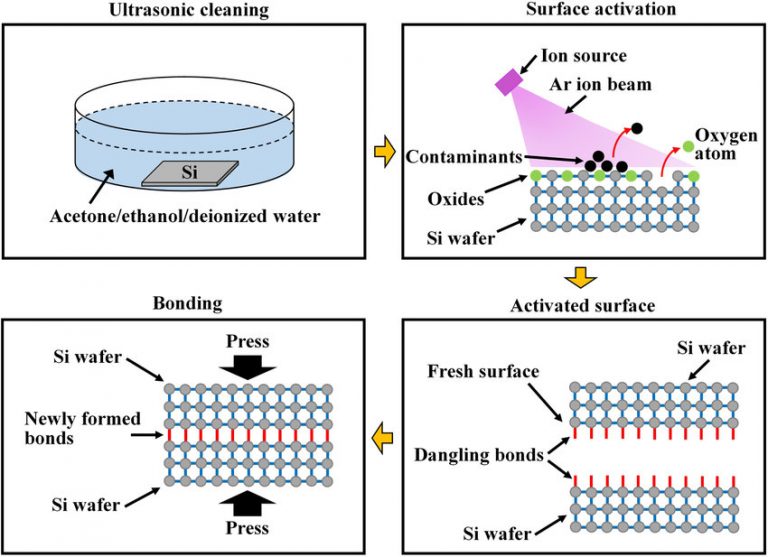

表面激活鍵合技術的原理
傳統的高溫鍵合技術常常需要在高溫環境下使不同材料熔融、擴散，從而實現粘結。然而，高溫工藝容易導致熱應力、晶格畸變以及界面雜質殘留，嚴重影響器件的光學性能和使用壽命。表面激活鍵合技術則是一種在低溫或常溫條件下實現材料間直接鍵合的方法，其核心原理在于對材料表面進行預處理，通過離子轟擊、等離子體清洗或化學活化等手段，將表面污染物、氧化層及拋光殘留物去除，同時引入活性位點或未飽和鍵。經過這種激活處理后，將Er,Yb:glass與Co:spinel晶體在極低溫度下接觸，并施加一定壓力，促使兩種材料的原子在界面處重新排列、相互擴散和形成共價鍵，從而實現牢固、純凈的無機鍵合。
Er,Yb:Glass與Co:spinel的材料優勢
Er,Yb:Glass作為一種摻雜了鉺（Er）和鐿（Yb）的光學玻璃，具有出色的光學增益和能量轉移性能。Yb離子具有寬帶吸收特性，可高效吸收泵浦光能量并將其傳遞給Er離子，后者在合適條件下實現激光輻射，尤其適用于1.5μm波段的眼安全激光器。與此同時，Co:spinel晶體以其優異的機械穩定性、低熱膨脹系數以及特殊的磁光性質，被廣泛用于被動Q開關和其他光調制應用中。將Er,Yb:Glass與Co:spinel鍵合，不僅能在低溫下保證兩者界面的高質量結合，還能充分發揮各自的光學和熱學優勢，降低因溫度變化產生的界面應力，提升整體器件的穩定性和壽命。
表面激活鍵合的顯著優勢
CryLink產品頁面詳細介紹了采用表面激活鍵合技術制備Er,Yb:Glass+Co:spinel鍵合晶體的多項優勢，這些優勢主要體現在以下幾個方面：
- 低溫制備，減少熱應力
表面激活鍵合技術在低溫或常溫條件下進行，有效避免了高溫下傳統熔融鍵合中常見的熱應力問題，從而使得制備的鍵合晶體內部無明顯應力集中，不會引起材料性能的下降或光學傳輸損耗。
- 界面純凈，吸收損耗極低
經過嚴格的表面激活預處理后，Er,Yb:Glass與Co:spinel晶體之間的界面雜質被大幅去除，從而實現了極高的鍵合純凈度。實驗表明，鍵合面吸收損耗通常低于20ppm，同時界面形貌變化極小（小于λ/8），為激光器提供了低損耗、高傳輸效率的關鍵保障。
- 工藝可控性強，適應性廣
采用離子轟擊或等離子體清洗等技術，可精細調控表面激活參數，實現不同材料間的精確匹配。無論是玻璃與晶體、金屬與半導體之間的無機鍵合，還是復雜多層結構的制備，表面激活鍵合均能在較寬工藝窗口內穩定運行，大大提高了工藝的可靠性和重復性。
- 提高器件性能，延長使用壽命
通過低溫制備出的鍵合晶體，不僅保持了Er,Yb:Glass的高增益性能和Co:spinel的被動Q開關特性，還能在高功率激光器運行中有效降低熱梯度，減少熱透鏡效應。最終，這種高質量的鍵合技術顯著提高了激光器的輸出穩定性、光束質量以及整體工作壽命。
應用前景及未來發展
由于Er,Yb:Glass+Co:spinel鍵合晶體在低溫下實現了高質量的無機鍵合，CryLink產品為激光系統提供了更高的能量轉換效率和更好的熱管理性能。這種技術在激光測距、激光雷達、光通信、醫療診斷等領域具有廣闊的應用前景。特別是在眼安全激光器領域，1.5μm波段的激光不僅符合國際安全標準，還能在復雜環境下實現高精度遠距離測量。
未來，隨著表面激活鍵合技術的不斷優化和新型活性材料的引入，有望進一步降低界面損耗、提高鍵合強度，并實現更多種類材料間的異質集成。與此同時，通過對界面工程和工藝參數的深入研究，這一技術將為激光器小型化、集成化提供更為理想的解決方案，推動新一代高性能激光器和光電子器件的研發進程。
結語
CryLink采用的表面激活鍵合技術突破了傳統高溫鍵合的諸多局限，以低溫工藝實現Er,Yb:Glass與Co:spinel晶體的無機鍵合，既保證了兩種材料原有性能的完整性，又大幅降低了界面吸收損耗和熱應力，顯著提升了激光器的輸出穩定性和使用壽命。正是這種技術優勢，使得Er,Yb:Glass+Co:spinel鍵合晶體成為激光系統中不可或缺的核心部件之一。未來，隨著相關技術的不斷進步和應用領域的不斷拓展，表面激活鍵合技術必將在高功率激光器、光通信及其他高端光電子領域發揮越來越重要的作用，為行業帶來更多創新與突破。
]]>鍍膜技術在提升激光晶體性能方面至關重要。通過改善晶體表面的光學特性，鍍膜能夠減少能量損耗，穩定激光運行，并優化能量轉換效率（ECE）。對于 Er,Yb：Glass + Co:spinel 鍵合晶體而言，由于其特殊的光學需求和在高功率激光系統、光通信以及精密工業加工中的應用，鍍膜顯得尤為重要。在這些應用場景中，即使是微小的光學損耗也可能對整體性能產生顯著影響。
此外，鍍膜還能保護晶體表面免受濕氣、灰塵及機械損傷等環境因素的影響，從而延長系統的使用壽命并提高可靠性。通過應用抗反射（AR）、高反射（HR）和部分反射（PR）鍍膜，Er,Yb:Glass在寬波長范圍內的不同工作條件下均能實現卓越的性能。
本文從三個關鍵維度探討Er,Yb:glass與Co:spinel復合晶體的涂層技術：涂層種類、運作機制及實際應用場景。這些核心要點展示了先進涂層技術如何在嚴苛光學環境中提升性能、延長使用壽命并增強功能多樣性。
2. Er,Yb:glass + Co:Spinel鍵合晶體的鍍膜類型
根據產品信息，Er,Yb:glass + Co:Spinel鍵合晶體常采用 抗反射鍍膜（AR）、高反射鍍膜（HR） 和 部分反射鍍膜（PR），每種鍍膜都有其特定的應用功能。
- 抗反射鍍膜（AR）
AR 鍍膜的主要作用是減少表面反射損耗，提高光的透過率。
典型波長：AR@1535nm，該鍍膜針對 1535nm 激光波長進行優化，能夠最大程度減少晶體界面的反射，提高泵浦光和激光束的耦合效率，從而提升整體激光系統的性能。
技術特點：AR 鍍膜采用多層光學薄膜結構，通過干涉效應削弱特定波長的反射，確保高透過率。
應用領域：廣泛用于 高功率激光器 以及 低損耗光通信設備。
- 高反射鍍膜（HR）
HR 鍍膜旨在使激光晶體的一端形成 高反射表面，從而增強腔內的光能循環，提高激光增益。
典型配置：HR@1535nm + AR@940nm，其中 1535nm 端的HR鍍膜促進激光振蕩，而 940nm 端的AR 鍍膜則用于減少泵浦光的反射損耗。
技術特點：HR 鍍膜通過 精確控制鍍膜厚度和折射率，在特定波長下實現近 100% 反射率，可針對多波段進行優化。
應用領域：適用于全反射腔設計，特別是在高增益激光系統中應用廣泛。
- 部分反射鍍膜（PR）
PR 鍍膜通常用于激光諧振腔的 輸出耦合面，允許部分光子透過晶體表面形成激光輸出。
典型配置：PR@1535nm + HR@940nm，1535nm 端的PR鍍膜允許部分激光透射輸出，同時 940nm 端的 HR 鍍膜優化泵浦光傳輸效率。
技術特點：PR 鍍膜通過精確調節反射率，在腔內實現激光增益平衡，同時優化輸出效率。
應用領域：適用于高功率激光輸出或需要穩定輸出功率的系統。
通過應用這些鍍膜，Er,Yb:glass+Co:Spinel bonding晶體在各種工作條件和應用場景中都能表現出色，例如 高功率激光器、雷達和光通信。
3.鍍膜技術的原理與工藝
光學薄膜的干涉原理
鍍膜技術基于光學薄膜的干涉效應。通過在晶體表面 沉積高折射率和低折射率的交替薄膜層，可以精確調控界面的反射與透射特性。
抗反射鍍膜（AR）：利用 干涉效應 降低特定波長的反射，提高透射率。
高反射鍍膜（HR）：通過 多層干涉效應 增強特定波長的反射，實現高反射率。
鍍膜材料的選擇
常用的鍍膜材料包括 二氧化硅（SiO?）、二氧化鈦（TiO?） 和 氟化鎂（MgF?）。材料的組合依據波長范圍和應用需求進行優化選擇。
鍍膜工藝流程
- 真空蒸發（Vacuum Evaporation）：在真空環境中加熱材料，使其蒸發并沉積在晶體表面。
- 電子束鍍膜（Electron Beam Coating）：利用電子束加熱材料，以提高鍍膜沉積的精度，適用于 高性能光學元件。
- 離子束輔助鍍膜（Ion Beam-Assisted Coating）：利用離子束增強鍍膜層的 附著力和密度，提高 耐久性 和 環境穩定性。
4. 鍍膜技術對 Er,Yb:glass + Co:spinel鍵合晶體激光性能的影響
降低光學損耗
AR 鍍膜能顯著減少晶體表面的反射損耗，使更多的泵浦光子和激光光子參與 激光增益過程。針對 1535nm 和 940nm 波長 進行優化設計，可最大程度提高泵浦光的利用率。
增強諧振腔穩定性
HR鍍膜提供穩定的高反射表面，防止由于反射不均勻導致的 腔損失，從而提高激光腔的穩定性。
PR鍍膜精確控制激光輸出光子的數量，確保腔內能量均勻分布，從而 穩定激光輸出功率。
提高激光輸出效率
PR 鍍膜通過優化輸出耦合面的反射率，在保證足夠腔內激光增益的同時，實現高功率穩定輸出。例如，1535nm 處的PR鍍膜在光纖激光器中表現出優異的輸出特性。
拓寬應用范圍
多波長鍍膜設計 使 Er,Yb:glass + Co:Spinel鍵合晶體不僅可用于通信波段（1535nm），還適用于高功率泵浦激光器(940nm)。這使其應用擴展至 光學放大器、生物醫學成像及精密工業加工等領域。
5. 結論與未來展望
應用于 Er,Yb 玻璃 + Co:尖晶石鍵合晶體的鍍膜技術是提升激光性能的關鍵因素。通過精確設計和優化 AR、HR 和 PR 鍍膜，可以有效減少光學損耗、提高諧振腔穩定性，并最大化輸出效率。此外，鍍膜技術使晶體能夠在多波長范圍和復雜環境下穩定運行。隨著鍍膜工藝的不斷發展，Er-Yb 晶體的性能將持續提升，為未來高端光學系統提供強有力的技術支持。
]]>LIDAR是Light Detection And Ranging的縮寫， 它通常是通過向目標照射一束脈沖激光來測了目標的距離等參數。LIDAR（光探測和測距）技術在無人駕駛、遙感測繪、國防安全等領域發揮著重要作用。測距儀作為LIDAR系統的關鍵部件，要求激光器具備高效、穩定的輸出特性。Er,Yb:glass + Co:spinel 鍵合晶體因其優異的光學性能，成為LIDAR和測距儀中人眼安全激光源的理想選擇。
1. Er,Yb:glass 增益介質和Co:spinel被動調Q特性
Er,Yb:glass（Er3?/Yb3?共摻磷酸鹽或硅酸鹽玻璃）是一種高效的1.5 μm人眼安全激光增益介質，具有以下優勢：
- 高效能量轉換：Yb3?在940 nm具有高吸收截面，并通過高效能量轉移（>90%）激發Er3?，最終實現1535 nm激光輸出。
- 高光-光轉換效率：可達~35%，優于傳統Er:glass。
- 優異的熱穩定性：上能級壽命長（8–10 ms），適用于高能量脈沖輸出。高熱導率（1.2–1.5 W/m·K）降低熱應力，提高光束質量。
- 寬光譜增益：增益帶寬達60 nm（1500–1560 nm），支持可調諧輸出，如1535 nm（LIDAR）和1550 nm（光通信）。
- 高抗損傷性：損傷閾值達15 J/cm2，耐受高功率泵浦，適用于惡劣環境。
Co:spinel 作為可飽和吸收體（SA），用于被動調Q運作，能夠產生高峰值功率的短脈沖輸出，使LIDAR系統能夠實現遠距離、高分辨率測量。
2. LIDAR系統中的關鍵應用
Er,Yb:glass + Co:spinel鍵合晶體在LIDAR和測距儀中的主要應用包括：
- 無人駕駛激光雷達：1535 nm激光器提供高峰值功率，提升探測范圍和目標識別能力，同時減少環境光干擾。
- 國防與軍事測距：人眼安全波長確保士兵操作安全，適用于戰場目標定位、彈道測量等遠距離測距任務。
- 地理測繪與環境監測：1535 nm激光能穿透大氣中的煙霧和粉塵，提高LIDAR測繪精度，適用于城市建模、森林資源調查等領域。
- 大氣監測與科學研究：該波長的高穿透性適用于氣象探測，如測量水汽分布、大氣污染物濃度等。
3. 1535 nm激光在人眼安全測距中的優勢
LIDAR系統通常工作在近紅外波段，而1535 nm波長被認為是人眼安全波長，符合IEC 60825標準。其安全性主要體現在：
- 生物安全性：1535 nm激光主要被角膜與晶狀體吸收，顯著降低視網膜損傷風險（相較于1064 nm等短波長激光）。
- 大氣傳輸特性：在霧、雨等復雜環境中具有較高的透射率，且與熔融石英光纖（傳輸損耗<0.2 dB/km）兼容。
- 探測器兼容性：與InGaAs光電二極管（室溫響應范圍900–1700 nm）高效匹配，提升系統信噪比。
4. 鍍膜技術優化LIDAR性能
為了提高LIDAR系統的效率和穩定性，Er,Yb:glass + Co:spinel 鍵合晶體通常采用以下鍍膜技術：
- 增透膜（AR@1535nm）：減少激光在晶體界面的損耗，提高透射效率。
- 高反射膜（HR@1535nm + AR@940nm）：增強腔內光循環，同時優化泵浦光吸收。
- 部分反射膜（PR@1535nm）：優化輸出耦合，提高系統的能量利用率。
通過精確控制薄膜層的厚度和折射率，鍍膜技術能夠有效降低光損耗，提高反射或透射性能。高質量的增透膜減少腔內光的反射損失，提高泵浦光利用率。高反射膜確保腔內光能量有效循環，增強激光器的輸出穩定性，而部分反射膜則可優化激光輸出功率，提高LIDAR系統的探測能力。
5. 未來展望
隨著LIDAR技術的發展，對激光器的性能要求不斷提升。未來，Er,Yb:glass + Co:spinel 鍵合晶體的優化方向可能包括：
- 提升泵浦效率：采用更高效的Yb3?能量傳遞機制，提高整體轉換效率。
- 優化熱管理：開發更先進的散熱結構，減少熱透鏡效應對光束質量的影響。
- 精確鍍膜控制：通過納米級薄膜技術，進一步降低光損耗，提高激光輸出穩定性。
6. 結論
Er,Yb:glass + Co:spinel 鍵合晶體憑借其優異的光學特性，在LIDAR和測距儀中發揮著至關重要的作用。其在1535 nm人眼安全波長下的高效激光輸出、高峰值功率脈沖特性以及穩定的光學性能，使其成為先進測距和遙感系統的理想選擇。此外，該材料在惡劣環境下的可靠性使其適用于軍事、航空航天和精密測量等多個領域。
未來，隨著鍍膜技術、熱管理和材料工程的進一步優化，Er,Yb:glass + Co:spinel 鍵合晶體的應用范圍將進一步擴大。新型材料的研究和制造工藝的改進將推動更高效、更穩定的激光器開發，滿足不斷增長的高精度測距與探測需求。
]]>新春佳節即將到來，為了讓大家更好地享受節日的喜慶與團聚，現將我公司春節放假安排通知如下：
放假時間：
2025年1月28日（星期二）至2月4日（星期二），共計8天。
在此，衷心感謝您一直以來的支持與理解！祝愿大家春節快樂，闔家幸福，萬事如意！
上海芯飛睿科技有限公司
2025年1月26日
